Somunlu Kelepçe (Set)

Uygulamalar

Çelik, Paslanmaz Çelik, PPR, PVC, Pik, Demir, PE, Bakır borular için tespit elemanları.

Boruları duvara, tavana ve zemine yatay veya dikey olarak monte ederek sabitlemek için kullanılır.

Özellikler

Somunlu kelepçe seti, adaptör trifon ve plastik dübel ile birlikte paketlenmiştir

Malzeme: çelik

Güçlendirilmiş yapı daha yüksek dayanıklılık sağlar

Kaplama: Çinko kaplama

Kaynak noktaları: Konik somunlar punta kaynak otomasyon makinelerinde kaynatılır.

İki yan vida sayesinde kolay ve güvenli montaj

Yan vidalar, plastik rondelalar yardımıyla montaj sırasında kaybolmaya karşı korunur

Ürün Tablosu

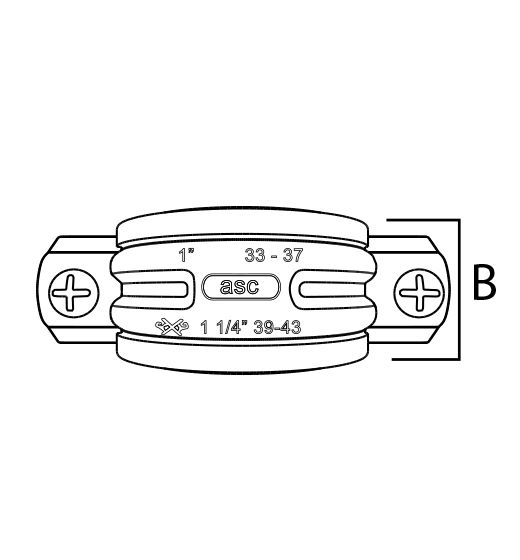

ProductCode	Dimensions		ThicknessXWidth	SideScrews	Nut	QuantityPerBoxes	WeightPerBox
	(mm)	(inch)	TXB(mm)	R(mm)	S(mm)	Pcs/box	(kg)
ASC 0015 KS	13 – 20	1/4	1,00 X 20	M5X15	M8/10	300	12.61
ASC 0018 KS	17 – 23	3/8 ”	1,00 X 20	M5X15	M8/10	300	14.01
ASC 0020 KS	21 – 26	1/2	1,00 X 20	M5X15	M8/10	300	14.18
ASC 0025 KS	26 – 30	3/4	1,00 X 20	M5X15	M8/10	200	10.25
ASC 0032 KS	33 – 37	1	1,00 X 20	M5X15	M8/10	200	12.01
ASC 0040 KS	40 – 46	1 1/4	1,20 X 20	M5X15	M8/10	100	9.62
ASC 0048 KS	48 – 53	1 1/2	1,20 X 20	M5X15	M8/10	120	9.76
ASC 0054 KS	53 – 59	53 – 59	1,20 X 20	M5X15	M8/10	120	8.69
ASC 0056 KS	60 – 66	2	1,20 X 20	M5X15	M8/10	75	6.80
ASC 0067 KS	67 – 77	67 – 77	1,50 X 25	M6X30	M8/10	75	7.03
ASC 0075 KS	75 – 84	2 1/2	1,50 X 25	M6X30	M8/10	50	8.28
ASC 0083 KS	83 – 93	83 – 93	1,50 X 20	M6X30	M8/10	40	7.34
ASC 0086 KS	87 – 96	3	1,50 X 25	M6X30	M8/10	40	7.82
ASC 0097 KS	94 – 104	3 1/2 ‘	1,50 X 25	M6X30	M8/10	40	7.85
ASC 0101 KS	109 – 119	4	1,50 X 25	M6X30	M8/10	40	8.98
ASC 0123 KS	118 – 125	4 1/2	2,00 X 25	M6X30	M8/10	50	12.61
ASC 0138 KS	135 – 146	5	2,00 X 25	M6X30	M8/10	25	7.26
ASC 0160 KS	150 – 162	5 1/2	2,00 X 25	M6X30	M8/10	25	8.71
ASC 0166 KS	158 – 169	6	2,00 X 25	M6X30	M8/10	25	8.73
ASC 0195 KS	197 – 207	7 ”	2,00 X 25	M6X30	M8/10	25	9.58
ASC 0216 KS	216 – 224	8 ”	2,00 X 25	M6X30	M8/10	20	11.30
ASC 0270 KS	269 – 275	10 ”	2,00 X 25	M6X30	M8/10	10	11.41

Size	BREAKING LOAD	RECOMMENDED LOAD
	(KN)	(KN)
1/4′ – 1′	3.9	1.3
11/4′ – 2′	4.8	1.6
3′ – 4′	6.9	2.3
41/2′ – 10′	7.8	2.6
