Somunlu Kelepçe

Özellikler

Çelik, Paslanmaz Çelik, PPR, PVC, Pik, Demir, PE, Bakır borular için tespit elemanları.

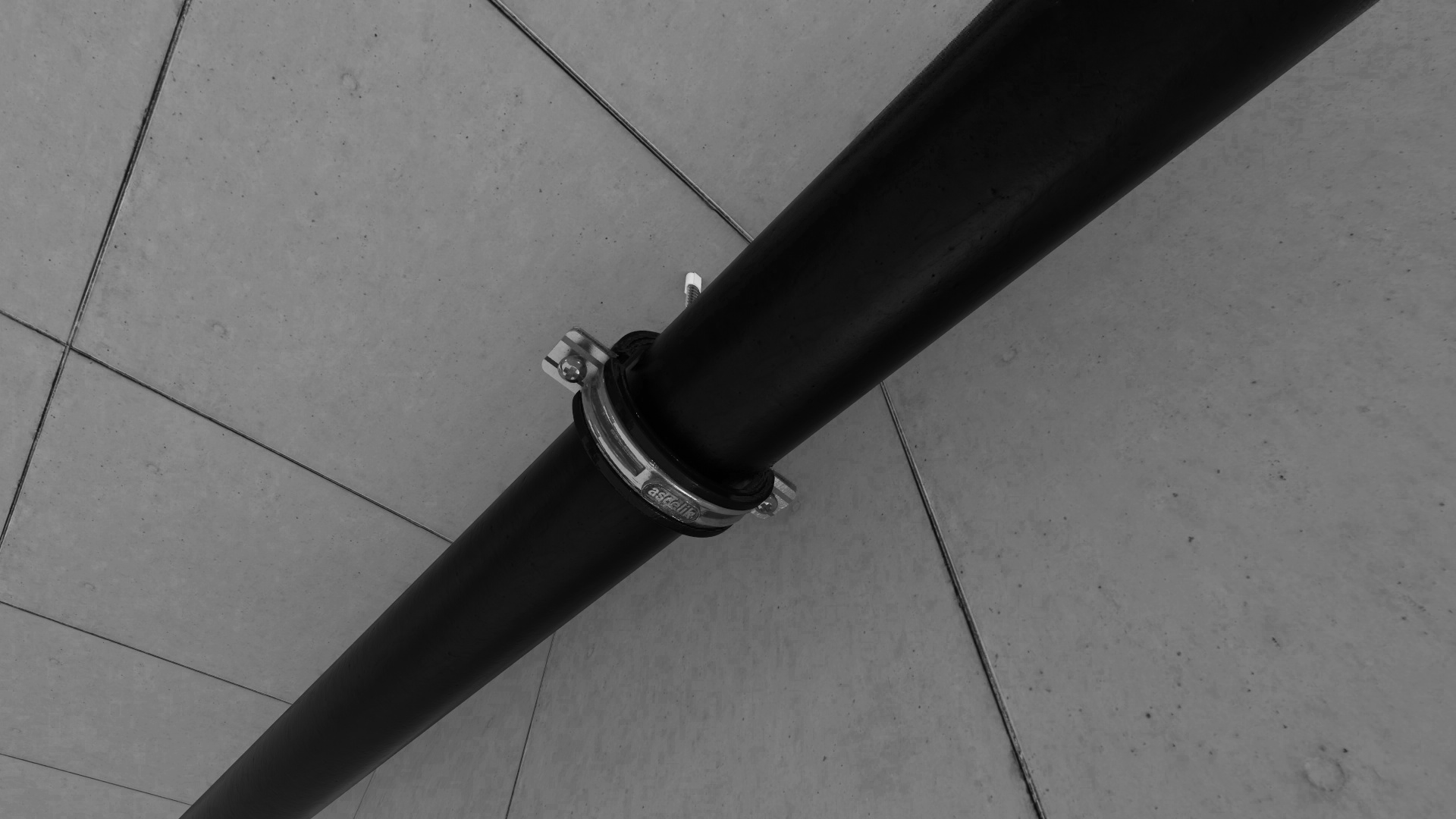

Boruları duvara, tavana ve zemine yatay veya dikey olarak monte ederek sabitlemek için kullanılır.

Ürün Tablosu

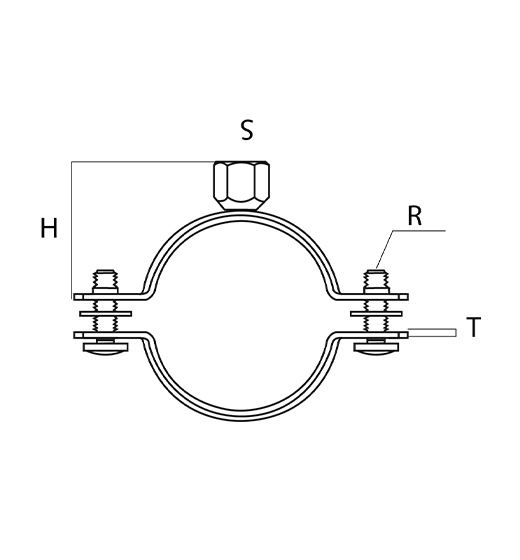

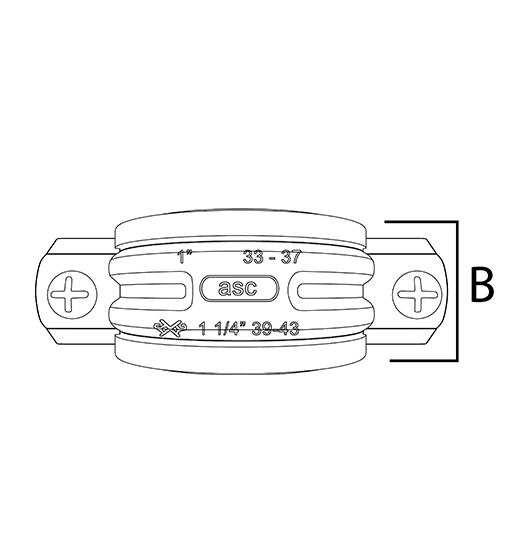

ProductCode	Dimensions		ThicknessXWidth	SideScrews	Nut	QuantityPerBoxes	WeightPerBox
	(mm)	(inch)	TXB(mm)	R(mm)	S(mm)	Pcs/box	(kg)
ASC 0015 S	13 – 20	1/4	1,00 X 20	M5X15	M8	300	11.72
ASC 0018 S	17 – 23	3/8 ”	1,00 X 20	M5X15	M8	300	12.01
ASC 0020 S	21 – 26	1/2	1,00 X 20	M5X15	M8	300	12.61
ASC 0025 S	26 – 30	3/4	1,00 X 20	M5X15	M8	200	9.20
ASC 0032 S	33 – 37	1	1,00 X 20	M5X15	M8	200	10.61
ASC 0040 S	40 – 46	1 1/4	1,20 X 20	M5X15	M8	100	6.51
ASC 0048 S	48 – 53	1 1/2	1,20 X 20	M5X15	M8	120	8.69
ASC 0054 S	53 – 59	53 – 59	1,20 X 20	M5X15	M8	120	8.82
ASC 0056 S	60 – 66	2	1,20 X 20	M5X15	M8	75	7.03
ASC 0067 S	67 – 77	67 – 77	1,50 X 25	M6X30	M10	75	7.45
ASC 0075 S	75 – 84	2 1/2	1,50 X 25	M6X30	M10	50	7.82
ASC 0083 S	83 – 93	83 – 93	1,50 X 20	M6X30	M10	40	7.31
ASC 0086 S	87 – 96	3	1,50 X 25	M6X30	M10	40	7.34
ASC 0097 S	94 – 104	3 1/2 ‘	1,50 X 25	M6X30	M10	40	7.75
ASC 0101 S	109 – 119	4	1,50 X 25	M6X30	M10	40	8.78
ASC 0123 S	118 – 125	4 1/2	2,00 X 25	M6X30	M10	50	12.34
ASC 0138 S	135 – 146	5	2,00 X 25	M6X30	M10	25	7.91
ASC 0160 S	150 – 162	5 1/2	2,00 X 25	M6X30	M10	25	8.58
ASC 0166 S	158 – 169	6	2,00 X 25	M6X30	M10	25	8.91
ASC 0195 S	197 – 207	7 ‘	2,00 X 25	M6X30	M10	25	9.38
ASC 0216 S	216 – 224	8 ‘	2,00 X 25	M6X30	M10	20	9.59
ASC 0270 S	269 – 275	10 ‘	2,00 X 25	M6X30	M10	10	8.87

Size	BREAKING LOAD	RECOMMENDED LOAD
	(KN)	(KN)
1/4′-1′	3.9	1.3
11/4′-2′	4.8	1.6
3′-4′	6.9	2.3
41/2′-10′	7.8	2.6
